Тренажер для изучения электроники (320-00)

Описание

Тренажер для изучения электроники предназначен для практического изучения широкого круга тем по электронике, включая такие как цепи постоянного и переменного тока, сети электропитания, полупроводники, логические схемы и методы обнаружения неисправностей.

Уникальная конструкция тренажера включает в себя сверхпрочный корпус с прозрачной защитной крышкой. При использовании крышка откидывается назад и складывается, обеспечивая угловую опору устройству. При закрытой крышке тренажеры становятся штабелируемыми для удобства хранения.

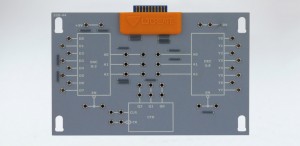

Ряд дополнительных экспериментальных плат может быть подключен к тренажеру для изучения других предметных областей, таких как электронные системы, транзисторные усилители, линейные и цифровые системы, телекоммуникации и микропроцессоры.

Неисправности также могут быть введены с помощью экспериментальных плат через материнскую плату, что позволит студентам исследовать электронные методы устранения неисправностей.

Тренажер снабжен полным набором элементов на несущих конмтрукциях и обучающим диском, содержащим общирный курс по изучению электроники.

 Тренажер включает в себя следующие устройства:

• Коммутируемая область для использования набора эллементов.
• Система подключения сменных экспериментальных плат.
• Встроенный генератор сигналов, обеспечивающий источники прямоугольного и синусоидального сигнала.
• 8 логических переключателей и 2 кнопочных выключателя для использования в качестве управляющих входов.
• Гнездо с нулевым усилием сочленения для подключения двулинейных интегральных схем.
• Зуммер, белые и красные светодиоды и наушники.
• Два логических элемента ИЛИ, элемент И и инвертор.
• Транзисторный переключатель и реле
• 8 светодиодных логических мониторов для отображения логических выходов.
• 2 красных и 2 зеленых светодиодных монитора для моделирования работы светофора.
• 2 семисегментных дисплея с дешифратором/формирователем.
• Панель подключения, содержащая 2 мм и 4 мм разъемы, контрольные выводы для датчиков осциллографа и разъем для питания макетных плат.
• Полная защита от короткого замыкания/перегрузки.
• Простая в использовании функция коммутации сбоев при обнаружении неиспрвавностей на тренажерах и экспериментальных картах.
• Соединительные провода, замыкающие соединители и адаптер питания.
• Усилитель и громкоговоритель.

 Набор элементов:

• В общей сложности 28 компонентов, смонтированных на крепких несущих, и 2 интегральные схемы;
• Переключатели (тумблер, микропереключатель);
• Лампа;
• Резисторы (47R, 100R, 1K, 4.7K, 10K, 47K, 100K, 220K, 470K);
• Конденсаторы (470 нФ, 1 мкФ, 10 мкФ, 100 мкФ);
• Индуктор (100 мГн);
• Датчики (термистор, фототранзистор, микрофон);
• Диоды (1N4001, 1N4148);
• Потенциометр (10K);
• Интегральные схемы (таймер 555, микроконтроллер PIC).

 Комплектация:

• Учебный тренажер
• Набор элементов
• Учебная программа на DVD
• Комплект соединительных проводов
• Чехол для хранения

 Дополнительно необходимо:

• Экспериментальные платы из серии 320 (дополнительно)
• Для некоторых задач потребуется двухканальный осциллограф (OSC1 или аналогичный) и один или несколько мультиметров (DM1 или аналогичный)
• Может использоваться блок виртуальных инструментов (300-03 или аналогичный)

 Общая информация:

• Требования к питанию: 110 - 240 В, 50-60 Гц
• Объем упаковки: около 0,024 м3
• Вес в упаковке: около 4 кг
