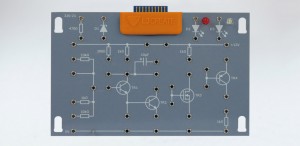

Плата для изучения последовательностных логических схем (320-42)

+
-
В корзину! Оформить заказ Удалить из корзины
Цена по запросу

Доставка по России и зарубеж

Гарантийное обслуживание

Монтаж и пусконаладка

Техподдержка и сопровождение

Сертификация и декларирование

? Задать вопрос по товару

Описание

Плата предназначена для практического изучения студентами последовательностной логики. Плата используется совместно с тренажером по изучению электроники (320-00).

Практические занятия с использованием этой платы представлены на диске с учебными программами, входящим в состав тренажера. Плату можно также использовать с дополнительным облачным программным обеспечением.

Плата включает следующее:

  • D-триггеры (x3) со светодиодными индикаторами
  • J-K триггеры (x3) со светодиодными индикаторами
  • 2-входные элементы И-НЕ (x2) со светодиодными индикаторами
  • 2-входные элементы И (x2)
  • Переключаемые неисправности для диагностики

Практическая деятельность включает:

  • Исследование D-триггера.
  • Исследование J-K-триггера.
  • Работа двоичного счетчика.
  • Частотное разделение.
  • Работа сдвигового регистра.
  • Работа кольцевого счетчика.
  • Тестирование и обнаружение неисправностей последовательностных логических систем.

Комплектация:

  • Монтажная плата

 Дополнительно необходимо:

 Общая информация:

  • Размеры платы: 160 x 100 x 20 мм (ШхВхГ)
  • Объем платы: 0,001 м3
  • Вес платы: 0,2 кг
